Замковые множители, также известные как блокировочные скобы, хаспы, LOTO hasp или lockout hasp, применяются в системе Lockout Tagout для групповой блокировки источников энергии. Это один из базовых элементов промышленной безопасности, который позволяет нескольким сотрудникам одновременно контролировать одну точку изоляции оборудования.
Принцип работы простой: замковый множитель устанавливается на точку блокировки, после чего каждый участник ремонтной, сервисной или наладочной бригады фиксирует устройство своим персональным навесным замком. Пока хотя бы один замок остается на скобе, оборудование невозможно вернуть в работу. Такой подход снижает риск случайного запуска, ошибочной подачи энергии и несанкционированного включения оборудования во время обслуживания.
Замковые множители Special Safety Solutions подходят для применения на промышленных предприятиях, в энергетике, горнодобывающей отрасли, металлургии, нефтегазовом секторе, коммунальных службах, ремонтных подразделениях и подрядных организациях. Устройства используются в составе программ Lockout Tagout, изоляции источников энергии и процедур безопасного проведения работ.
Замковый множитель используется тогда, когда одну точку отключения энергии должны контролировать несколько человек. Например, оборудование ремонтирует бригада из трех сотрудников. Каждый устанавливает свой персональный LOTO-замок на скобу. Оборудование останется заблокированным до тех пор, пока все участники работ не завершат задачу и не снимут свои замки.
Такой способ особенно важен при обслуживании оборудования с несколькими зонами риска: электрическая энергия, механическое движение, давление, пар, газ, гидравлика, пневматика, остаточная энергия или возможность самопроизвольного запуска.
Замковые множители применяются для блокировки:
• рубильников и выключателей;
• задвижек, вентилей и клапанов;
• электрических шкафов и распределительных щитов;
• производственных линий и станков;
• насосного, компрессорного и конвейерного оборудования;
• технологических узлов на промышленных объектах;
• точек изоляции энергии при ремонте, наладке и техническом обслуживании.
В разных компаниях и технической документации один и тот же тип устройства могут называть по-разному. Чаще всего используются следующие названия:
• замковый множитель;
• блокировочная скоба;
• скоба для групповой блокировки;
• хасп;
• LOTO hasp;
• lockout hasp;
• множитель для навесных замков;
• устройство групповой блокировки;
• скоба Lockout Tagout;
• скоба для блокировки источников энергии.
Все эти названия относятся к устройствам, которые позволяют установить несколько персональных замков на одну точку изоляции и обеспечить безопасную групповую блокировку оборудования.
Для правильного выбора важно учитывать материал, условия эксплуатации, размер точки блокировки, количество сотрудников в бригаде и тип опасной энергии.
| Вид множителя | Материал исполнения | Где применяется | Основные преимущества |
|---|---|---|---|

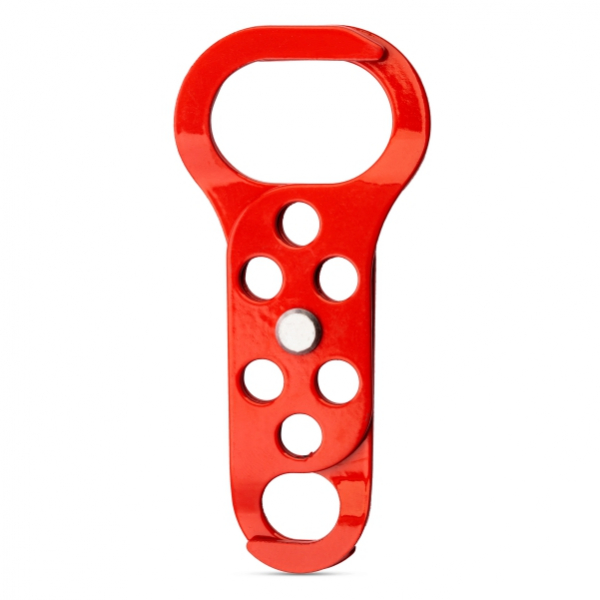

| Стальной замковый множитель | Закаленная сталь, хромированная сталь или сталь с порошковым покрытием | Производственные участки, механическое оборудование, задвижки, рубильники, стандартные точки блокировки | Высокая прочность, устойчивость к нагрузкам, долговечность |
| Стальной множитель с нейлоновыми накладками | Стальной корпус + нейлоновые рукоятки | Общепромышленное применение, ремонтные службы, энергослужбы, сервисные бригады | Прочная скоба, удобный хват, заметная сигнальная рукоятка |

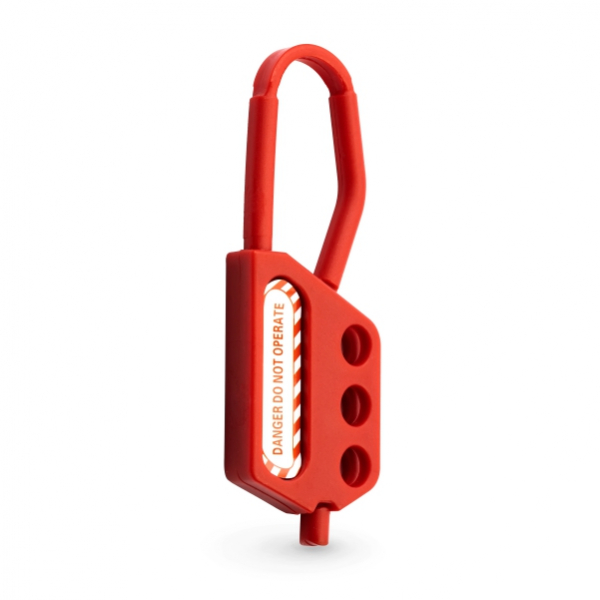

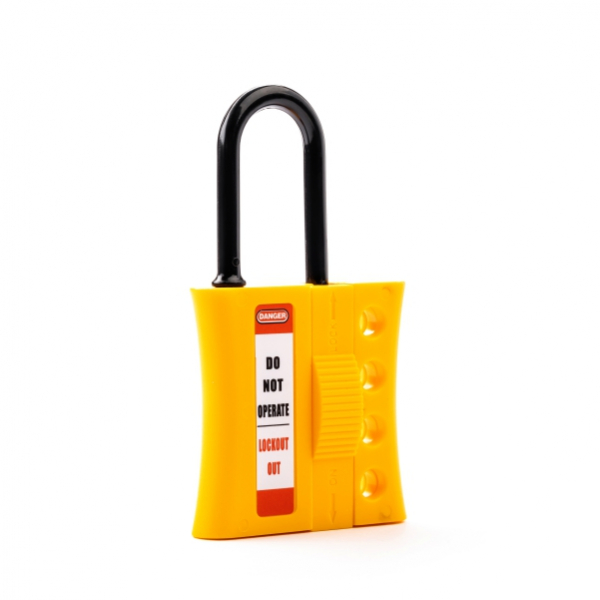

| Диэлектрический множитель | Нейлон, полипропилен, полиамид, инженерный пластик | Электроустановки, щиты, автоматы, распределительные шкафы | Электроизоляция, малый вес, защита при работах рядом с электрическими цепями |

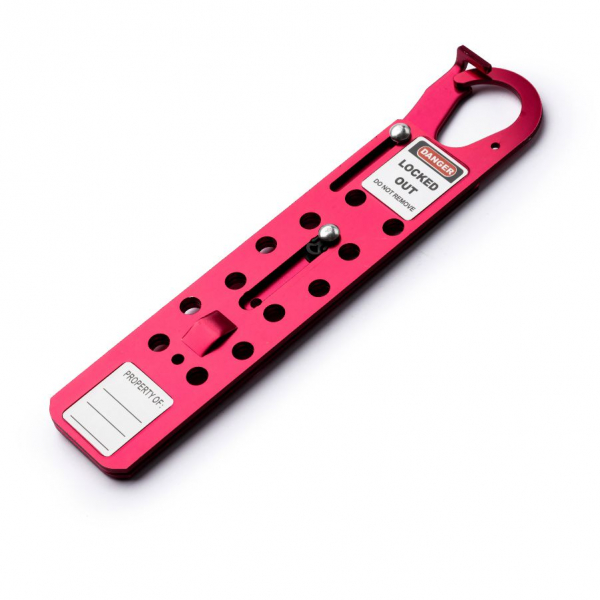

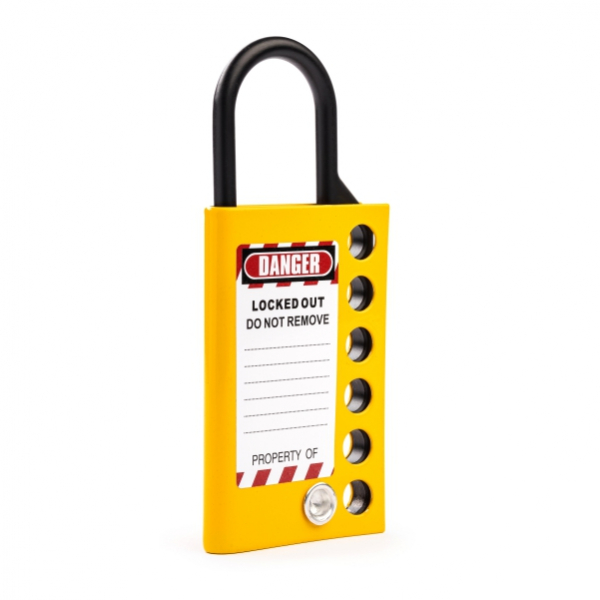

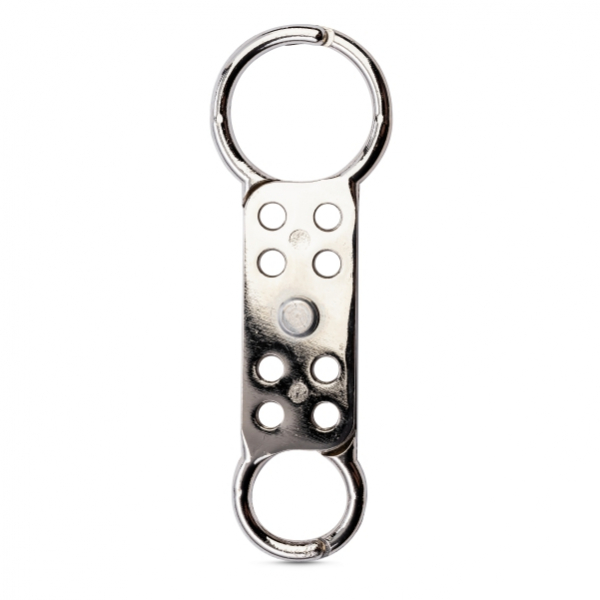

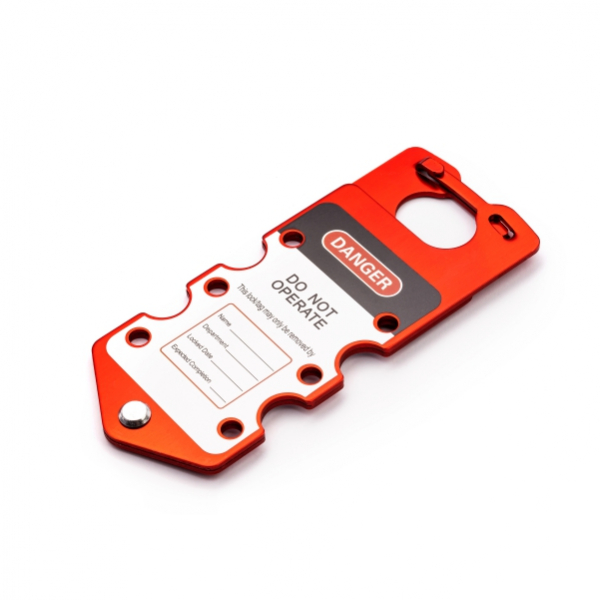

| Алюминиевый множитель | Алюминиевый сплав | Объекты, где важен легкий вес, коррозионная стойкость и удобство переноски | Легкость, устойчивость к коррозии, удобство для мобильных бригад |

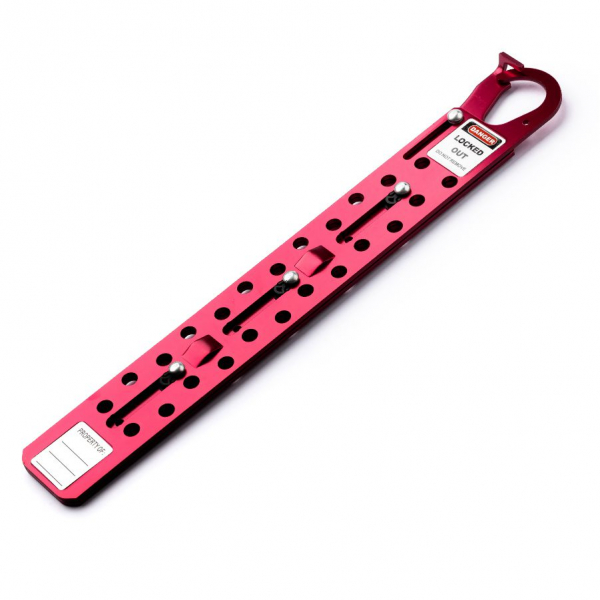

| Многоместный множитель | Сталь, алюминий или пластик в зависимости от модели | Крупные ремонтные работы, подрядные работы, участки с большим количеством участников | Возможность установки большого количества персональных замков |
При выборе замкового множителя нужно смотреть не только на цену, но и на условия эксплуатации. Неправильно подобранная скоба может быть неудобной для установки, не подойти по размеру захвата или не выдержать условия конкретного производства.
Для стандартных промышленных задач обычно выбирают стальные замковые множители. Они подходят для большинства точек блокировки, хорошо переносят механические нагрузки и применяются на производстве, в ремонтных службах и на объектах энергетики.
Для электроустановок лучше использовать диэлектрические модели или устройства с изолированными рукоятками. Они помогают снизить риск поражения электрическим током и удобны при работе в щитовых, распределительных шкафах и рядом с электрическим оборудованием.
Для влажной, химически активной или уличной среды стоит выбирать модели с коррозионностойким покрытием, нержавеющим исполнением или материалами, устойчивыми к агрессивной промышленной среде.
Для крупных точек блокировки, массивных проушин, задвижек и рубильников лучше подходят модели с увеличенным захватом. Если точка изоляции небольшая и стандартная, достаточно компактной скобы.
| Параметр | На что влияет |
|---|---|
| Диаметр захвата | Определяет, подойдет ли скоба к конкретной точке блокировки |
| Количество отверстий | Показывает, сколько персональных замков можно установить |
| Материал корпуса | Влияет на прочность, вес, термостойкость и устойчивость к среде |
| Диаметр отверстий под замки | Должен подходить под дужку используемых LOTO-замков |
| Наличие изоляции | Важно при работах в электроустановках |
| Цвет и маркировка | Помогают быстро обнаружить точку блокировки и визуально разделить зоны ответственности |
| Условия эксплуатации | Влияют на выбор между сталью, алюминием, нейлоном или нержавеющим исполнением |
Замковые множители Special Safety Solutions подобраны для применения на предприятиях Казахстана и рассчитаны на реальные производственные условия: пыль, влажность, перепады температуры, механические нагрузки, ежедневное использование и работу ремонтных бригад.
Основные преимущества:
• подходят для групповой блокировки оборудования;
• позволяют установить несколько персональных LOTO-замков;
• помогают исключить случайный запуск оборудования;
• применяются в процедурах Lockout Tagout и изоляции источников энергии;
• доступны в стальном, диэлектрическом, алюминиевом и комбинированном исполнении;
• совместимы с большинством стандартных блокировочных замков;
• заметны на оборудовании за счет сигнального цвета;
• подходят для промышленных предприятий, подрядчиков, HSE-служб и инженеров по охране труда.
Замковый множитель не работает отдельно от всей системы LOTO. Обычно он применяется вместе с другими устройствами блокировки и маркировки.
В комплекте с ним используют:
• навесные LOTO-замки;
• бирки безопасности;
• блокираторы автоматических выключателей;
• блокираторы рубильников;
• блокираторы задвижек и вентилей;
• тросовые блокираторы;
• блокираторы вилок и пневморазъемов;
• станции хранения LOTO;
• комплекты Lockout Tagout для ремонтных бригад.
Такой комплект позволяет не просто закрыть одну точку, а построить полноценную систему контроля опасной энергии на предприятии.
Замковые множители помогают соблюдать один из ключевых принципов LOTO: каждый сотрудник должен лично контролировать безопасность своей работы. Если на точке изоляции стоит только один замок, другие участники зависят от одного ответственного лица. Если используется множитель, каждый работник устанавливает собственный замок и самостоятельно снимает его только после завершения своих операций.
Это особенно важно при ремонте станков, конвейеров, насосов, компрессоров, электрических шкафов, технологических линий и другого оборудования, где неожиданный запуск может привести к травме, аварии или повреждению оборудования.
Special Safety Solutions поставляет замковые множители, блокировочные скобы и другое LOTO-оборудование по Казахстану. Работаем с юридическими лицами, снабженцами, инженерами по охране труда, HSE-специалистами, промышленными предприятиями и подрядными организациями.
Доступны поставки в Алматы, Астану, Караганду, Атырау, Актау, Павлодар, Усть-Каменогорск, Шымкент, Балхаш и другие города Казахстана. Предоставляем счет, закрывающие документы, консультацию по подбору и возможность подготовки коммерческого предложения с НДС.
Обычный навесной замок фиксирует точку блокировки одним сотрудником. Замковый множитель позволяет установить несколько персональных замков на одну точку изоляции. Это нужно для групповой блокировки, когда оборудование обслуживают несколько человек.
Количество зависит от модели. Чаще всего замковые множители рассчитаны на 6 персональных замков, но существуют модели с меньшим или большим количеством отверстий для групповой блокировки крупных бригад.
Для электроустановок лучше выбирать диэлектрические модели из нейлона, полипропилена или другого инженерного пластика. Также можно использовать стальные модели с изолированными рукоятками, если это допустимо по условиям объекта.
Стальная скоба лучше подходит для высокой механической нагрузки, тяжелых промышленных условий и стандартных точек блокировки. Диэлектрическая пластиковая скоба лучше подходит для электроустановок и ситуаций, где важна изоляция.
Да, именно для этого он и нужен. Каждый сотрудник устанавливает свой персональный замок, и оборудование остается заблокированным до снятия последнего замка.
Большинство моделей совместимо со стандартными блокировочными замками LOTO. При подборе нужно проверить диаметр отверстий скобы и диаметр дужки замка.
Замковые множители и блокировочные скобы LOTO — это обязательные устройства для групповой блокировки оборудования при ремонте, наладке и техническом обслуживании. Они позволяют нескольким сотрудникам безопасно контролировать одну точку изоляции энергии, предотвращают случайный запуск оборудования и помогают выстроить понятную систему промышленной безопасности на предприятии.
Для правильного выбора учитывайте материал, размер захвата, количество отверстий под замки, условия эксплуатации и тип оборудования. Если вы не уверены, какая модель подойдет для вашего объекта, специалисты Special Safety Solutions помогут подобрать решение под вашу задачу и подготовить коммерческое предложение.
